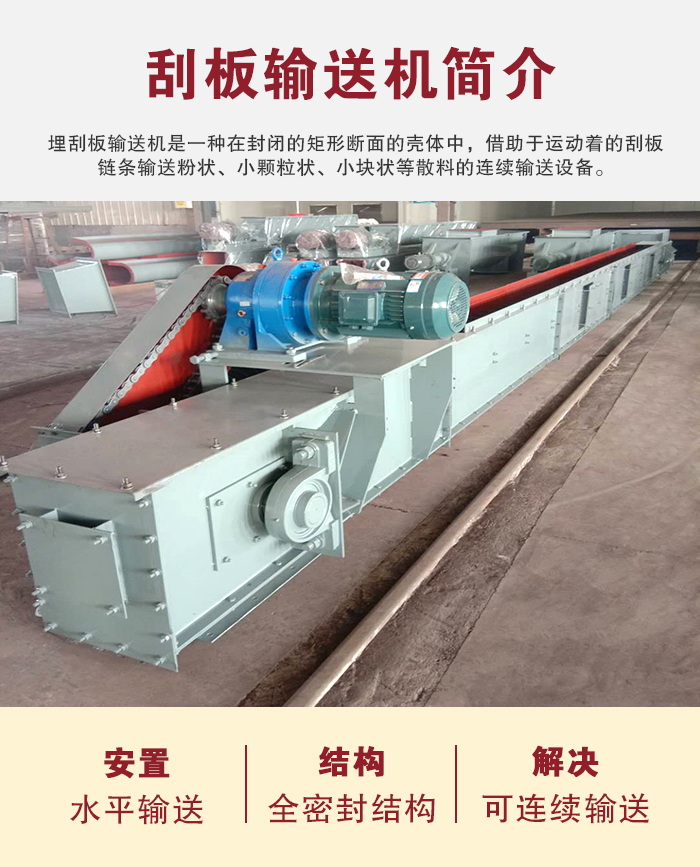

刮板输送机简介

刮板输送机是借助牵引构件（链条）上刮板的推力作用，使散状物料沿着机槽移动，从而输送物料的连续输送机。密闭性能好，物料在封闭的机槽内输送，不抛撒，不泄露，能防尘、防水、防毒、防爆，大大改善了工作环境，防止环境污染，可实现多点加料或多点卸料，输送过程中物料与刮板链条之间基本上无相对运动，故对物料的损伤小。

刮板输送机视频

• 输送粉煤灰

• 输送粘土

刮板输送机分类　

通用型埋刮板输送机不适应输送高温的、有毒的、易爆易燃的、磨损性很强的、腐蚀性很强的、粘附性很强的、悬浮性很强的、流动性特好的、坚硬的和脆性很大又不希望被破碎的物料。

水平埋刮板输送机有普通型和大倾斜型之分，普通型的安装倾角0°≤α ≤15°，大倾斜型的安装倾角为15°<α<30°

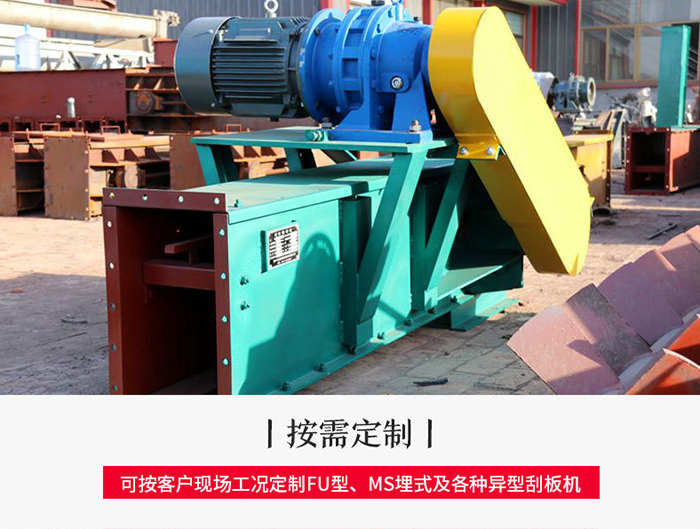

注：韩日午夜在线资源一区二区厂家可根据输送物料和用户要求设计：耐高温型、耐腐蚀型、耐磨型、全气密型和防爆型等特殊机型，欢迎来图定制。

刮板输送机型号

型 号	设计长度(m)	输送量(t/h)	链速(m/s)	装机功率(kw)	圆环链规格(mm)	中部槽规格(mm)
SGD237/5.5V	40	40	0.5	5.5	板式链	2000×237×330
SGD280/7.5	40	30	0.63	7.5	10×40-B	1200×280×125
SGD280/11	60	30	0.63	11	10×40-B	1200×280×125
SGD320/17B	80	40	0.59	17	14×50-B	1200×320×150
SGD320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGD320/22	100	40	0.59	22	14×50-B	1200×320×150
SGD420/22	80	60	0.66	22	14×50-C	1200×420×150
SGD420/30	100	80	0.66	30	18×64-B	1200×420×150
SGB320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGB420/22	80	80	0.88	22	14×50-B	1200×420×150
SGB420/30	100	80	0.88	30	14×50-B	1200×420×150
SGB520/30	100	100	0.88	30	14×50-B	1200×520×150
SGB420/40X	100	100	0.86	40	18×64-B	1500×420×180
SGB520/40	100	120	0.86	40	18×64-B	1500×520×180
SGB620/40T	100	150	0.86	40	18×64-B	1500×620×180
SGB620/80T	160	150	0.86	2×40	18×64-C	1500×620×180
SGB630/150C	200	250	0.86	2×75	18×64-C	1500×630×190
SGB630/180	150	400	0.92	2×90	22×86-C	1500×630×222
SGD630/180	150	400	0.92	2×90	26×92-C	1500×630×222
SGD630/220	150	400	1.07	2×110	26×92-C	1500×630×222
SGB630/220	150	450	1.0	2×110	22×86-C	1500×630×222
SGZ630/220	150	450	1.0	2×110	22×86-C	1500×630×222
SGZ630/264	200	450	0.95	2×132	22×86-C	1500×630×222
SGZ730/220	180	500	1.0	2×110	22×86-C	1500×730×222
SGZ730/264	200	500	1.12	2×132	22×86-C	1500×730×222
SGZ730/320	200	700	0.95	2×160	26×92-C	1500×730×275(铸焊)
SGB764/264	150	600	1.12	2×132	22×86-C	1500×764×222
SGZ764/264	150	600	0.95	2×132	26×92-C	1500×764×222
SGZ764/320D	200	700	0.95	2×160	26×92-C	1500×764×300(铸焊)

刮板输送机工作原理

刮板输送机是一种有挠性牵引机构的连续运输机械。溜槽是煤炭的承载机构，其牵引推运机构是绕过机头链轮和机尾链轮(或滚筒)而进行循环运动的无极闭合的刮板链。起动电动机，经液力联轴器、减速器传动链轮而驱动刮板链连续运转，将装在溜槽中的煤炭推运到机头处卸载转运。

刮板输送机原理视频

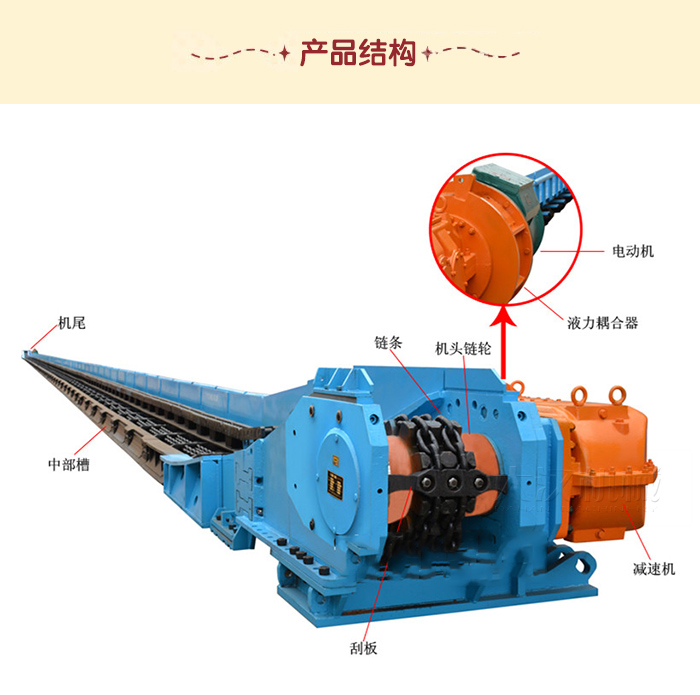

刮板输送机的结构组成

刮板输送机一般是由机头部、机身部和机尾部三部分组成。

1、机头部：由机头架和安装其上的链轮组件、联轴器、减速箱和电动机组成。

2、机尾部：机尾架、链轮组件、联轴器、减速箱、电动机。

3、机身部：中部槽、刮板链、铲煤板、挡煤板。

4、辅助装置：主要包括紧链装置、推移装置、和锚固定装置。

刮板输送机适用物料

刮板输送机广泛用于化工、机械、冶金、轻工、粮食、医药、交通、电力等部门，用来输送粉状、小颗粒状和小块状物料。如：煤粉、碎煤、烟灰、碳黑、碳酸氢铵、硫铁矿粉、氯化铵、铜精矿粉、氧化铝粉、石膏粉、石灰石粉、苏打粉、尿素、活性碳、氯化钠、硅酸钙、石棉粉、合成树脂、橡胶粉、小麦、大豆、大米、糖、淀粉、碎木碳、木片、锯末等。

输送物料要求：

1.物料容重：r=0.2~1.8t/m3

2.物料温度：t<100°C

3.含水率：对于一般物料，不得使物料用手捏成团后不易松散;对于含水率增加后会增大粘着性和压结性，不能使物料严重粘附刮板

刮板输送机安装和使用

FU型链式输送机的运行好坏和使用寿命的长短，不仅取决于合理的设计和良好的制造，而且还要有正确地安装、操作和维修。在运行过程中，出现突然故障，就应该抓住主要矛盾，采取相应措施加以解决。

安装前的准备

一、设备到厂后，应该对机器各个零、部件进行检查、清点、分类，妥善保管，不应该露天堆放，以免锈蚀损坏。如发现有机件不全或者损坏情况，应该设法补齐或修复。

二、链条式FU型链式输送机的关键部件，在安装前应该检查链条的关节是否转动灵活为止，严禁涂抹润滑油。

三、应仔细核对机壳及驱动装置基础或平台的安装尺寸，如发现问题，应及时处理。

设备安装

一、安装工作须有钳工、起重工、电工、电焊工等专业工人参加。

二、安装时先用水平仪找平基础和安装支架的水平度，然后使之固定。

三、FU型链式输送机的安装;

1、按制造厂出厂时的各段机壳的连接标记顺序组装，各段机槽法兰内口的链应平整、密合，如有错位，只允许比链条前方运行前方的法兰口稍低，其值不得大于1mm，不允许接口法兰合导轨处与欧上下、左右错移，以保证链条运行时不致于产生卡碰现象。

2、调整后，头节部分须牢固的焊接于安装支架上。尾部、中间机壳合其它节段适当固定，以防止输送机运行时产生摇动移位。

3、头轮、尾轮及导轮、托轮须对中。轮轴应保持平行，以免链条跑偏。

4、安装链条时应再次检查链条是否转动灵活。只有转动灵活的链条才能安装。

FU型链式输送机的链条，自上而下吊装较为方便。当链条进入输送机后，其尾端应用撬杠合结实的绳索拉住，以便串接链条后，防止链条下滑速度太快而造成事故。

5、驱动装置架须牢固的安装在基础或平台支架上。电动机、减速器的输出轴应和输送机头部的输出轴平行，大小链轮应对中，定位后用螺栓与驱动装置架紧固。

开式链传动的传动链在安装前，应先启动电动机，观察链轮的传动方向是否与链条的运行方向一致，如旋转方向有误，应在重新连接电源线后方可安装传动链条。
