电磁振动给料机介绍

电磁振动给料机也叫电磁振动给料器，简称电磁给料机可分为敞开型和封闭型两种，采用电磁激振器作为振动源带动料斗工作，用于把物料从贮料仓或其它贮料设备中均匀或定量的提供到受料设备中。

该系列的电磁振动给料机的控制设备采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开发角的办法方便地无级调节给料量，并可以实现生产流程的集中控制和自动控制。

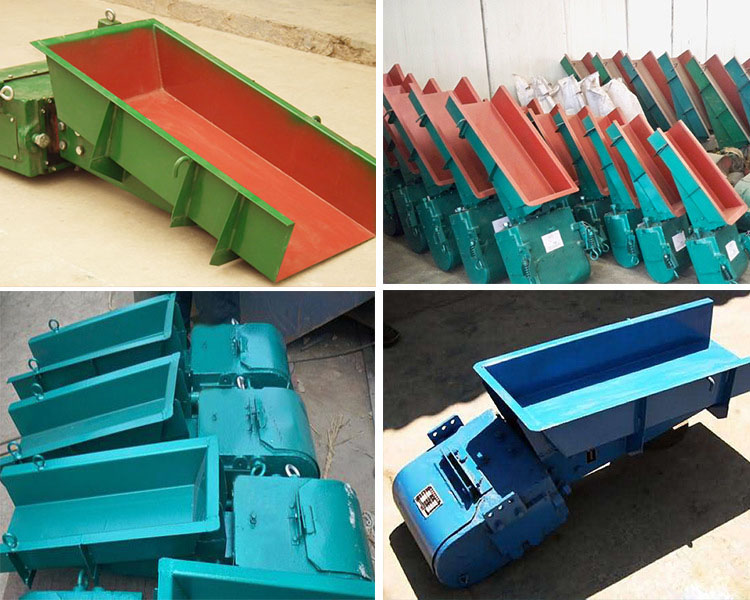

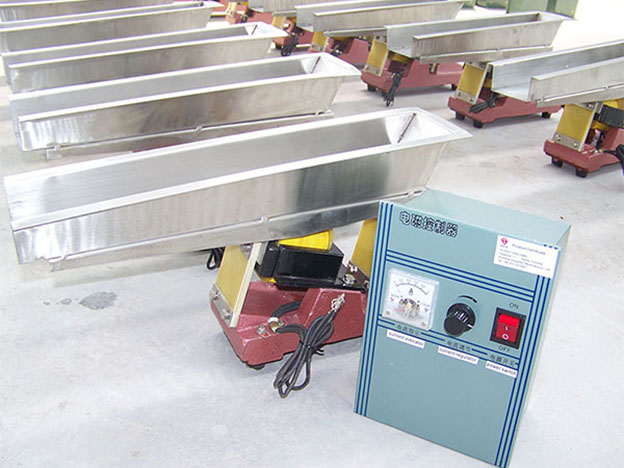

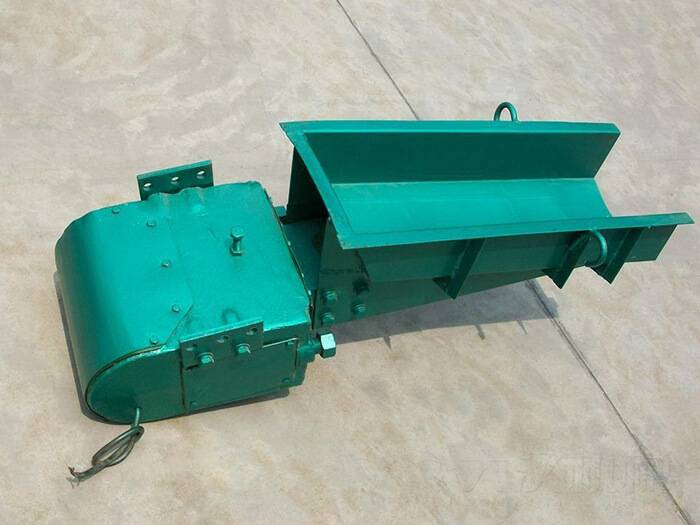

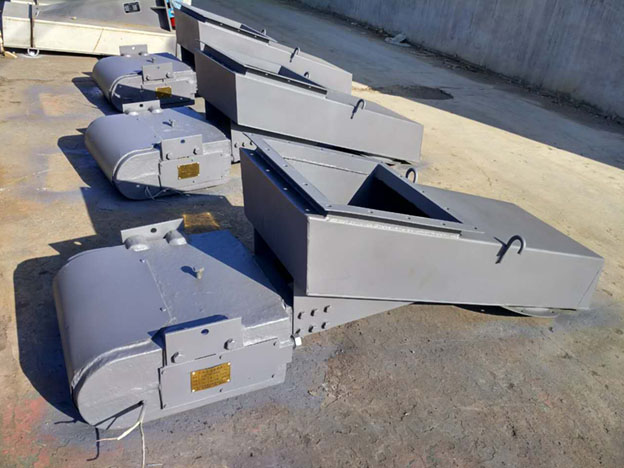

电磁振动给料机图片

电磁振动给料机技术参数

类型	型号	生产率(t/h)		给料粒度mm	双振幅mm	电压(V)	电流(A)		功率(Kw)	配套控制箱
		水平	-10度				工作电流	表示电流
基本型	GZ1	5	7	50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2	10	14	50			3.0	2.3	0.15
	GZ3	25	35	75			4.58	3.8	0.2
	GZ4	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5	100	140	150			12.7	10.6	0.65
	GZ6	150	210	200	1.5	380	16.4	13.3	1.2	XKZ-20G3
	GZ7	250	350	250			24.6	20	3
	GZ8	400	560	300			39.4	32	4
	GZ9	600	840	350			47.6	38.6	5.5	XKZ-200G3
	GZ10	750	1050	500			39.4*2	32*2	4*2	XKZS-200G3
	GZ11	1000	1400	500			47.6*2	38.6*2	5.5*2
上振型	GZ3S	25	35	75	1.75	220	4.58	3.8	0.2	XKZ-5G2
	GZ4S	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5S	100	140	150			12.7	10.6	0.65
	GZ6S	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3
	GZ7S	250	350	250			24.6	0	3	XKZ-100G3
	GZ8S	400	560	300			39.4	32	4
封闭型	GZ1F	4	5.6	40	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2F	8	11.2	40			3	2.3	0.15
	GZ3F	20	28	60			4.58	3.8	0.2
	GZ4F	40	56	60			8.4	7	0.45	XKZ-20G2
	GZ5F	80	112	80			12.7	10.6	0.65
	GZ6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G3
轻槽型	GZ5Q	100	140	200	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ6Q	150	210	250		380	16.4	13.3	1.5	XKZ-20G3
	GZ7Q	250	350	300			24.6	20	3	XKZ-100G3
	GZ8Q	400	560	350			39.4	32	4	XKZ-100G3
平槽型	GZ5P	50	70	100	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ7P	75	105			380	16.4	13.3	1.5	XKZ-20G3
	GZ7P	158	175				24.6	20	3	XKZ-100G3
宽槽型	GZ5K1		240	100	1.5	220	12.7*2	10.6*2	0.65*2	XKZ-20G2
	GZ5K2		240
	GZ5K3		270
	GZ5K4		300
圆管型	GZ1G	2		50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2G	4		50			3.0	2.3	0.15	XKZ-5G2
	GZ3G	10		60			4.58	3.8	0.2	XKZ-5G2
	GZ4G	20		70			8.4	7	0.45	XKZ-20G2
	GZ5G	40		80			12.7	10.6	0.65	XKZ-20G2
特大型	GZ11-T		100物料为煤比重0.85	300	1.5	380	47.6*2	38.6*2	5.5*2	SZK.00

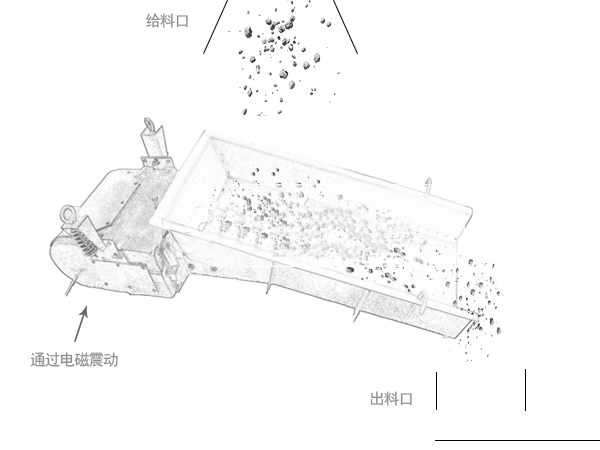

电磁振动给料机工作原理

电磁振动给料机利用了电磁线圈与电磁衔铁通电后产生的磁力吸合力，通过料槽和支撑弹簧板将高频震动力传递给料槽，使物料快速分散匀速向前运动，给料机配备的电控系统可通过调节电位器旋钮来实现快慢调节，确保给料机按用户要求实现定量给料的目的。

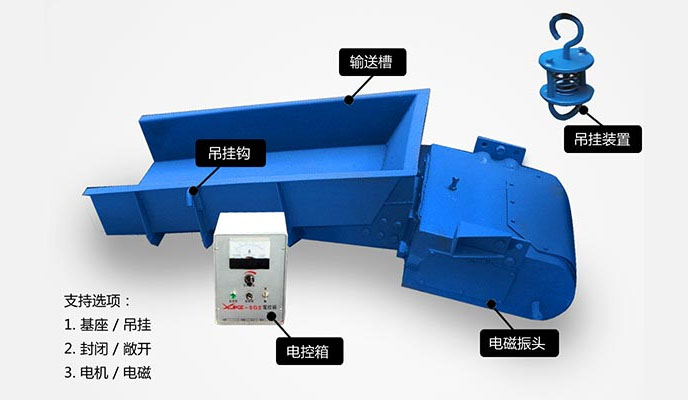

电磁振动给料机构造及特点

电磁振动给料机结构：

主要由料槽、电磁激振器、减振器组成。激振器又由电磁铁（铁芯和线圈）、衔铁和装在两者之间的主振弹簧等构成，是产生振动的激振源，激振器的工作可以通过一定的控制装置进行控制。

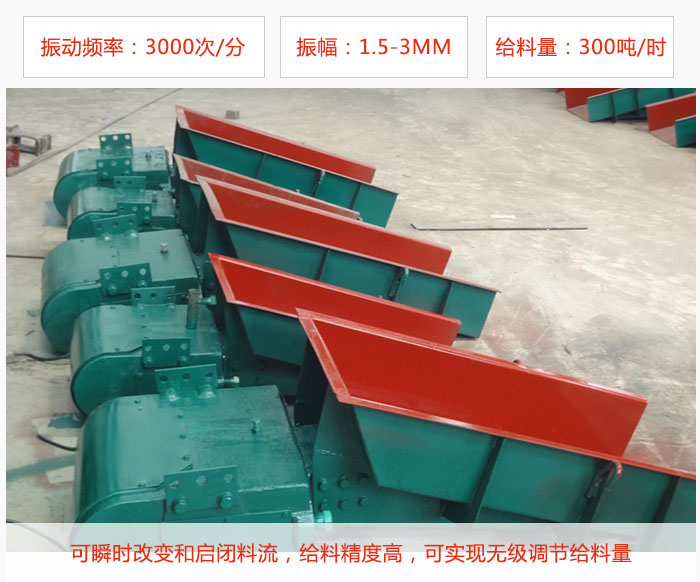

电磁振动给料机特点：

1、振幅小1.5-3mm，振动频率高，可达3000次/分，可瞬时改变和启闭料流，给料精度高。

2、给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此，给料槽的磨损较小。

3、运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。

4、无需外配变频器从控制箱可远程实现无级调节给料量，可在额定电压、振幅条件下频繁启动和连续运转。

5、采用合金钢板制成的料槽，可用于输送磨损严重或有腐蚀性的物料。

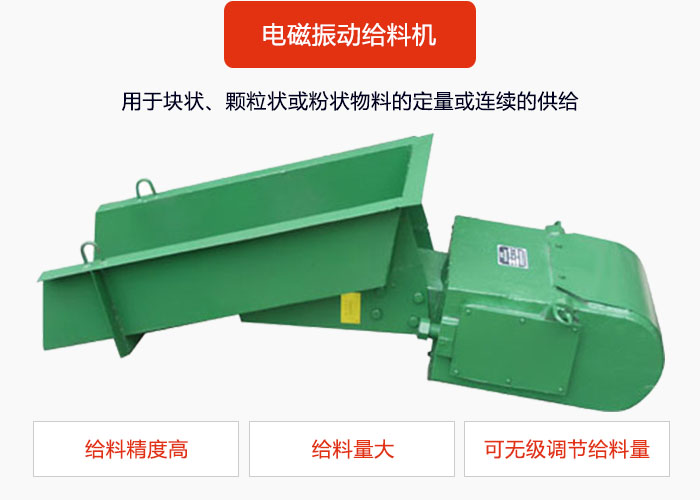

电磁振动给料机应用

电磁振动给料机可以将块状、颗粒状及粉状物料，从贮料仓库或漏斗中均匀连续或定量的给到受料装置中，可无级调节给料量，并实现生产流程的集中控制和自动控制。其体积小、重量轻、安装方便、无转动部件、不需润滑、维修方便、工作频率高、消耗电能少。广泛应用于矿山、冶金、煤炭、轻工、电力、机械、食品等行业。

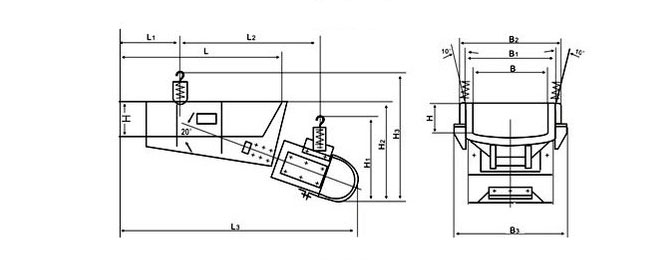

电磁振动给料机安装示意图

型 号	B	B 1	B 2	B 3	B 4	L	L 1	L 2	L 3	H	H 1	H 2	H 3
GZ1	200	280	340	296	376	600	209	550	910	100	350	360	485
GZ2	300	388	456	400	506	800	310	660	1175	120	430	450	600
GZ3	400	496	518	452	574	900	311	790	1325	150	480	520	675
GZ4	500	620	682	581	762	1100	413	965	1615	200	550	645	814
GZ5	700	850	761	650	840	1200	465	1050	1815	250	647	765	980

型号	L	L1	L2	L3	H1	H	B1	B2	B
GZ1F	600	246	716	1064	410	107.5	200	250	340
GZ2F	800	288	903	1042	520	135	300	350	458
GZ3F	1000	300	1082	1695	620	170	400	460	527
GZ4F	1100	451	1306	1940	750	207.5	500	570	686
GZ5F	1200	528	1483	2190	890	255	700	780	860
GZ6F	1600	584	1684	2835	1200	265	900	740	1020

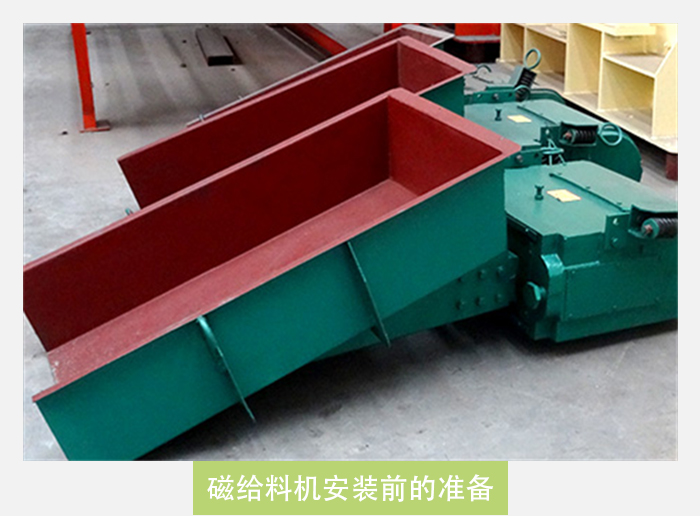

电磁振动给料机安装前的准备

电磁振动给料机安装前应在应用料仓出料口上方焊接用于悬挂给料机的支点，焊接完毕后需用户自备用于调节给料机角度的花兰吊钩，花兰吊钩可伸缩调节方便用户对给料机的随时调节；电磁给料机随机配备的有悬挂弹簧，按对应位置安装即可。

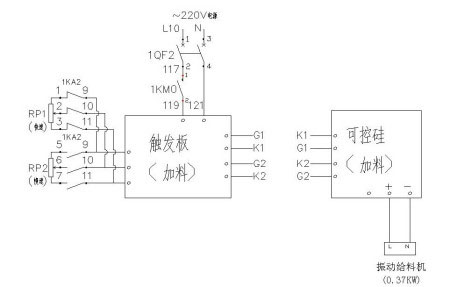

电磁振动给料机的线路对接

电磁振动给料机的出线口应对接给料机电控箱的出线端子，220V电源应对接电控箱的入线端子口；接线前应先检查电源箱开关是否关闭，电位器旋钮是否归零。

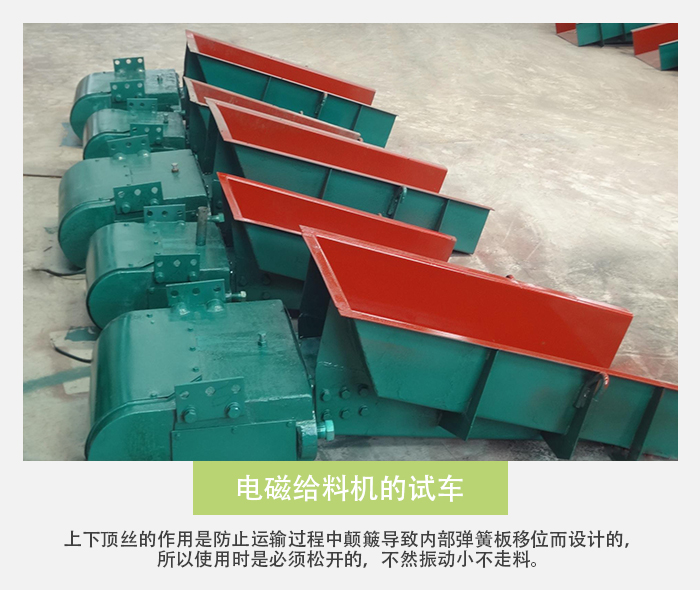

电磁振动给料机的试车

电磁振动给料机试车前应按照机尾振头上的提示标签进行操作，通电前需要将振头上下4条紧固螺栓松动并将备用螺帽紧固，防止使用中螺栓脱落粉尘进入振头内部，影响给料机的给料性能。上下顶丝的作用是防止运输过程中颠簸导致内部弹簧板移位而设计的，所以使用时是必须松开的，不然振动小不走料。
