GX午夜看片网站输送粮食

GX午夜看片网站概述

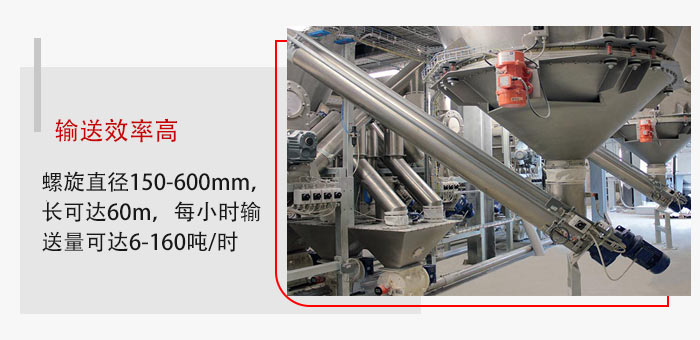

GX午夜看片网站是一种比较常见的午夜看片网站，整个输送过程都是在封闭的圆管内进行的，输送比较均匀，不易卡料，也不会有粉尘产生，螺旋直径共有150、200、250、300、400、500、600mm等七种规格；机身较短为3m，较长可达60m，级差为0.5m，可水平、倾斜、垂直单向输送粉状、粒状和小块状物料。

GX午夜看片网站分类

1、不同材质：

碳钢午夜看片网站：主要用于水泥、煤炭、石块等磨损较大，对卫生无特殊要求的行业。

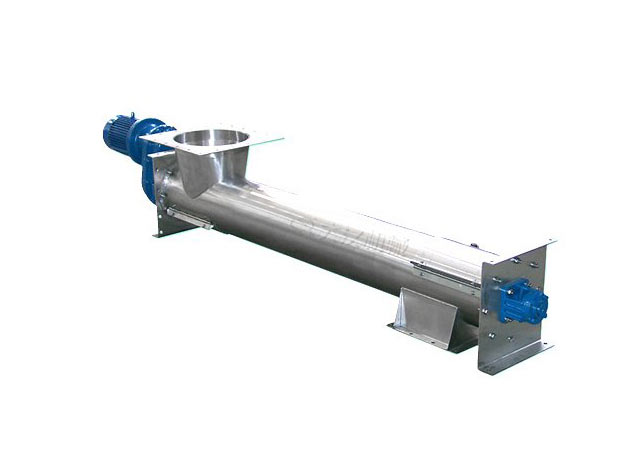

不锈钢午夜看片网站：主要用于食品、粮食、化工等对输送环境有要求的行业，清洁度高，不会对物料产生污染。

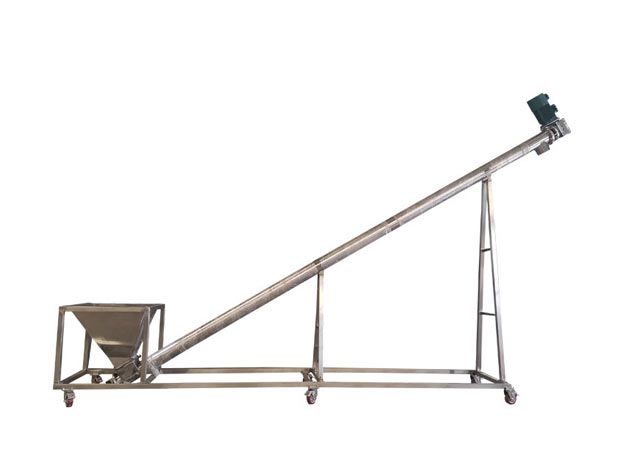

2、不同角度：可根据用户要求水平或大倾角设计。注：GX型：0~90° 无轴管式：≤15°

20221220105342.jpg" style="width: 800px; height: 329px;"/>

GX午夜看片网站参数：

规 格		主要技术性能	驱动装置	驱动装置				重量 （kg）
直径	长度 （m）	产量 （水泥） t/h	转速 min-1	减速机		电动机
				型号	速比	型号	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

GX型午夜看片网站外型尺寸：

型号	W	A	B	C	D	N	R	Y	L	K	M	S	P	O	H	V	J	T	G
GX150	2000	170	236	216	10	8	190	190	112	140	100	135	17	270	110	160	16	195	1000、1500、2000
GX200	2500	220	306	272	10	8	220	190	112	180	200	165	25	308	140	200	16	250	1500 2000 2500
GX250	2500	270	356	330	10	8	270	190	140	220		195	28	356	200	260	20	300
GX300	2500	320	428	385	14	8	300	190	214	270		225	28	443	240	320	20	350
GX400	3000	420	528	492	14	8	350	190	224	340	300	280	30	533	320	400	25	430	1500 2000 3000
GX500	3000	528	662	612	17	8	450	190	280	400		340	35	662	400	500	25	490
GX600	3000	628	762	720	17	8	550	190	255	500		430	40	760	500	600	30	560

GX午夜看片网站的特点：

1、螺旋直径从200毫米到500毫米，共有五种规格，长度从2米到70米。

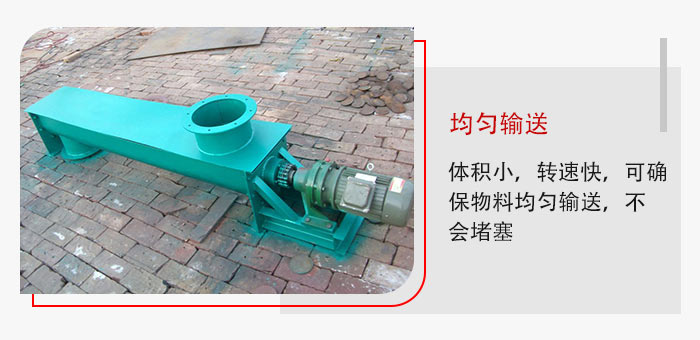

2、直径小、转速高、还有变螺距的螺旋体设计，可以确保输送机在工作程中快速、均匀上料。

3、可水平或倾斜输送，还可以直接与配套设备连接，充分利用空间，移动和拆装十分方便。

4、密封可靠无渗漏，既无浪费物料现象，又创造了良好的工作环境。

5、出料端设有清扫装置，整机噪声低，适应性强，进出料口位置布置灵活。

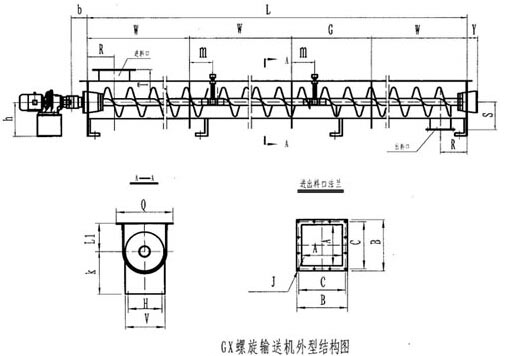

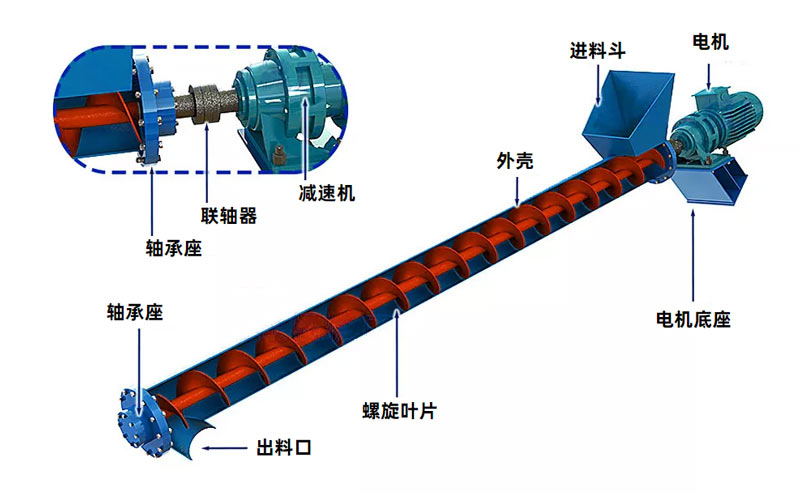

GX午夜看片网站结构图

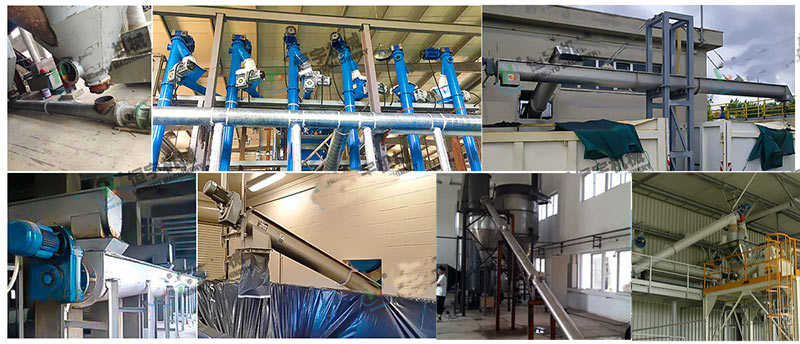

GX午夜看片网站应用领域

GX型午夜看片网站是按照JB/T679-95《午夜看片网站》标准设计制造。午夜看片网站俗称绞龙，是矿产、饲料、粮油、建筑业中用途较广的一种输送设备，从输送物料位移方向的角度划分，午夜看片网站分为水平式午夜看片网站和垂直式午夜看片网站两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升。午夜看片网站全是有钢材做成的，午夜看片网站用于输送温度较高的粉末或者固体颗粒等化工、建材用产品。午夜看片网站的内部是有一个输送管，叶片成螺旋状的焊接在输送管上。

GX午夜看片网站安装方法

GX午夜看片网站安装结构可以分为头节、中间节、以及尾节三部分。这三部分是根据用户需求来设定长度，从而组成一台完整GX午夜看片网站。如果水平固定在地面，地面需预留地脚和膨胀丝孔，用以固定。有角度输送的情况下，一定要事先设定相应支撑。

GX午夜看片网站按驱动装置的方法不同也分为两种：右装和左装。右装-站在电机尾部分向前看，减速机低速轴在电机的右侧；左装-站在电机尾部向前看，减速机低速轴在电机的左侧。

一、进出料口装置

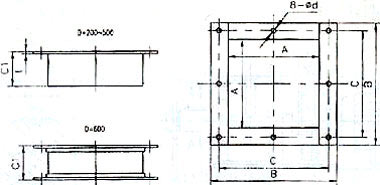

1、进料口

螺旋直径 D	A	B	C	C1	t	d	重量 kg	图号
200	220	306	272	100	3	9	3.64	GX20·10·00
250	270	356	330	120	3	9	4.80	GX25·10·00
300	320	428	386	140	4	13	8.88	GX30·10·00
400	420	528	492	160	4	13	12.42	GX40·10·00
500	528	662	612	160	4	17	16.56	GX50·10·00
600	628	762	720	180	4	17	21.20	GX60·10·00

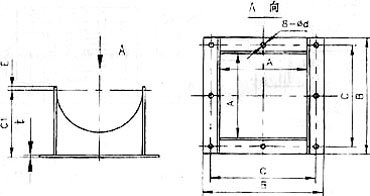

2、方形出料口

螺旋直径 D	A	B	C	C1	E	t	d	重量 kg	图号
200	226	312	272	165	8	3	9	4.36	GX20·11·00
250	276	374	330	195	10	4	9	7.52	GX25·11·00
300	328	426	386	225	10	4	13	9.36	GX30·11·00
400	428	536	492	280	10	4	13	14.28	GX40·11·00
500	536	670	612	340	15	4	17	26.14	GX50·11·00
600	636	774	720	430	15	6/td>	17	39.20	GX60·11·00

注：螺旋直径为600毫米时，出料口采用角钢结构。

3、手推式出料口与齿条式出料口尺寸样本中略去，顾客函索即复。

二、驱动装置外形尺寸及安装尺寸（参见下表）

驱动装置	电动机	减速器 型  号	A	B	C	D	E	n-d1	H	n-d1	H	H1	H1	K	L	L1	L2	B1	B2	b	t	d	重量 kg
	功率 kw	转速 min-1
Ⅰ	1.1 1.5< br/>2.2 3	1410 1410 1430 1430	JZQ250	250	320	332	277	190	8-M12	120	280	432	14.5	826.5 826.5 826.5 826.5	135	85	622	622	18	63	55	197.4 202.4 212.2 217.2
Ⅱ	2.2 3 4 5.5 7.5 10	1430 1430 1440 1440 1450 1450	JZQ350	350	400	440	360	250	8-M12	140	340	540	14.5	1042.5 1042.5 1042.5 1042.5 1043.5 1087.5 1119.5	165	85	821 821 821 821 838 838	821	18	63	55	55 320 334.2 334.2 366.2 383.3
Ⅲ	4 5.5 7.5 10 13 17	1440 1400 1450 1450 1460 1460	JZQ400	400	400	470	450	460	8-M16	160	410	650	17.5	1155.5 1155.5 1155.5 1155.5 1187.5 1206.5 1244.5	180	125	956 956 968 968 984 984	956	28	93	80	590.8 600.8 623.2 638.2
Ⅳ	4 5.5 7.5 10	1140 1140 1450 1450	JZQ500	500	450	560	570	310	9-M16	180	480	765	17.5	1338.5 1338.5 1338.5 1338.5	200	125	1196 1196 1196 1196	1196	28	93	80	590.8 600.8 623.2 623.8
Ⅴ	13 17 22 30	1460 1460 1470 1470	JZQ500	500	450	560	570	310	9-M16	180	480	765	17.5	1338.5 324.5 1412.5 1437.5	200	125	1199 1199 1253 1253	1196	28	93	80	671.4 696.4 789.3 894.3
Ⅵ	7.5 10 13 17 22 30 40	1450 1450 1460 1460 1470 1470 1470	JZQ650	650	500	700	650	410	9-M16	180	500	877	17.5	1670.5 1670.5 1670.5 1670.5 1670.5 1672.5 1738.5 1776.5	265	165	1373 1373 1373 1373 1405 1405 1425 1425	1373	36	127	110	1047.1 1089.7 1126.1 1150.1 1214.6 1279.6 1365.9 1450.9
Ⅶ	22 30 40	1470 1470 1470	JZQ750	750	500	720	725	450	9-M16	180	500	925	17.5	1710.5 1710.5 1778.5 1816.5	285	165	1551 1551 1571 1571	1519	36	127	110	1530.4 1545.4 1651.7 1736.7
Ⅷ	22 30 5575	1470 1470 1470 1470	JZQ850	850	550	800	825	520	9-M20	200	600	1075	17.5	1910.5 1910.5 2042 2093	325	200	1706 1706 1771 1771	1699	36	147	130	2035.4 2050.4 2454.5 2525.4
